一、技術定義與核心架構

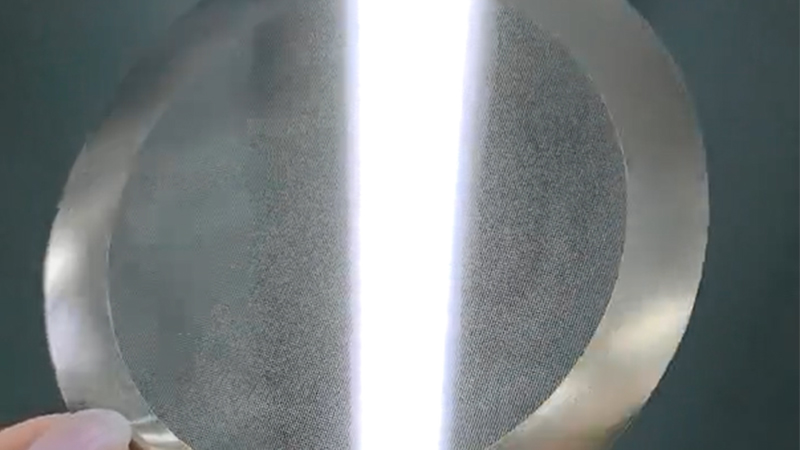

超精密微孔加工中心是集光刻、蝕刻、激光加工與納米級檢測于一體的集成化裝備，主要面向0.01-0.5mm微孔的高精度加工需求，公差控制可達±0.005mm，表面粗糙度Ra≤0.1μm。其核心模塊包括：
多軸聯動納米定位系統（精度±1nm），采用氣浮導軌與激光干涉閉環反饋技術；
復合加工模塊：融合飛秒激光（脈寬10fs，孔徑＜5μm）與濕法化學蝕刻（腐蝕速率0.02mm/min）；
在線檢測單元：配置白光干涉儀與原子力顯微鏡（AFM），實現加工精度實時校準。
二、超精密微孔加工流程
1. 材料預處理：
選用硅晶圓、鈦合金或鎳基超合金（厚度0.05-3mm），通過等離子刻蝕（Ar+離子束）或化學機械拋光（CMP）實現基材表面粗糙度Ra≤0.5nm，為光刻工藝奠定基礎。
2. 光刻圖形化：
DUV光刻：采用193nm深紫外光源，配合移相掩模技術，定義0.08μm線寬圖案（如半導體掩膜版）；
納米壓?。?/span>針對非硅基材料（如PEEK高分子），以1:50深寬比復刻納米級微孔陣列。
3. 復合加工成型：
激光鉆孔：飛秒激光器（重復頻率1MHz）穿透0.1mm藍寶石基板，熱影響區＜200nm，適用于LED芯片散熱微孔；
化學蝕刻：三氯化鐵+氫氟酸體系加工316L不銹鋼燃料擴散層，孔隙率控制在55%±2%，通量提升40%。
4. 后處理與功能強化：
離子束濺射鍍層：在0.03mm孔徑內壁沉積5nm金層，提升射頻連接器導電性（插拔壽命＞10萬次）；
原子層沉積（ALD）：為航天微熱管毛細結構鍍覆Al?O?耐高溫涂層（耐溫1200℃）。
三、技術優勢與性能對比
指標 | 超精密微孔加工中心 | 傳統加工設備 |
加工精度 | ±0.005mm（激光干涉閉環） | ±0.03mm（機械傳動） |
最小孔徑 | 0.005mm（飛秒激光） | 0.1mm（鎢鋼鉆頭） |
異形孔加工 | 支持蜂窩狀/漸變錐形 | 僅限圓形/方形規則孔 |
材料適應性 | 金屬/陶瓷/高分子全兼容 | 受限金屬及部分硬質材料 |
批量良率 | ≥99.5%（在線檢測補償） | ≤85%（人工抽檢） |
四、核心應用場景
半導體制造：
EUV光刻機投影鏡組微冷卻孔（鈦合金基體，0.05mm孔徑±0.002mm公差），保障13.5nm波長穩定性；
3D封裝TSV硅通孔（深寬比20:1），實現芯片間10μm間距互連。
新能源領域：
氫燃料電池鈦基雙極板（0.1mm流道，氣體擴散效率＞90%），突破-40℃冷啟動瓶頸；
固態電池電解質薄膜微孔陣列（氧化鋁陶瓷，離子電導率提升3倍）。
高端醫療器械：
血管支架激光微孔（316L不銹鋼，0.08mm孔徑促內皮細胞生長），再狹窄率降低70%；
微流控芯片納米通道（PDMS材質，50nm寬×100μm長），單細胞捕獲精度達99%。
五、行業挑戰與發展趨勢
技術瓶頸：極端環境下（如核反應堆燃料板0.08mm微孔）的長期穩定性仍需突破，現有工藝在600℃輻照環境中壽命不足2000小時；
國際競爭：美國LLL實驗室DTM-3型機床已實現2100mm口徑光學器件加工（形狀誤差28nm），國內需加快自主可控技術研發；
智能化升級：引入AI參數優化系統（如深度學習預測蝕刻速率），將加工效率提升30%，預計2030年全球市場規模突破200億美元。
結語：超精密微孔加工中心作為“工業精密之眼”，正推動半導體、新能源等戰略產業的顛覆性創新。隨著我國在納米定位、復合加工等關鍵技術上的突破，該領域有望打破國際技術壁壘，重塑全球高端制造格局。
