帶您認識光闌片蝕刻工藝
發布日期：2022-11-08
光學系統中通過光學零件的金屬框內孔來限制光束的金屬薄片（或者透鏡框），稱為光闌，光闌是一種光學元件。光闌的形狀取決于使用的用途，大多數光闌片是圓形的，光闌中心距與系統的光軸產生重合，光闌的平面又與光軸垂直，常見于照相機或高清攝像機的使用上。
光闌的作用分以下幾種：
1．孔徑光闌即有效光闌，其作用通過光軸的平面來決定軸點發出平面光束的孔徑角。如放大鏡，望遠鏡上運用。
2．視場光闌是一種運用在物平面或者像平面限制成像范圍的光闌，照相系統、攝像系統中專門安置的卡門。
3．漸暈光闌是一種透鏡框，常用于照相物鏡上，允許有一定的漸暈存在，使軸外點以窄于軸上點的光束成像。
4．消雜光光闌，非成像物體發出的光進入系統，由儀器內壁反射形成投射刀成像面上，其中一部分被折射面反射，經過多次反射投射到像面，稱為雜光或雜散光。

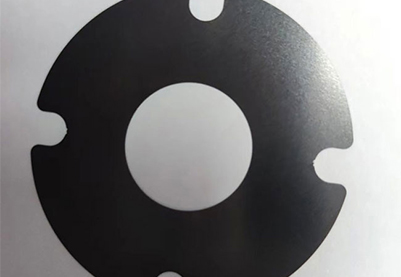

光闌片采用304不銹鋼材料經過化學蝕刻加工，光闌片采用的厚度0.05mm/0.1mm/0.12mm/0.15mm/0.2mm等厚度的不銹鋼材料。 光闌片蝕刻加工方式：孔要垂直、孔壁光滑、孔的真圓度高、孔徑公差嚴格、產品整體平整度高。
